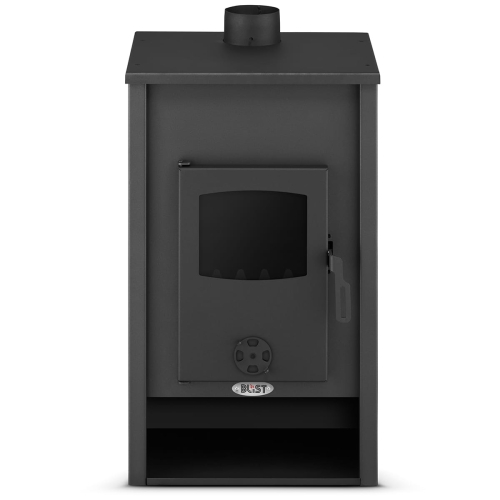

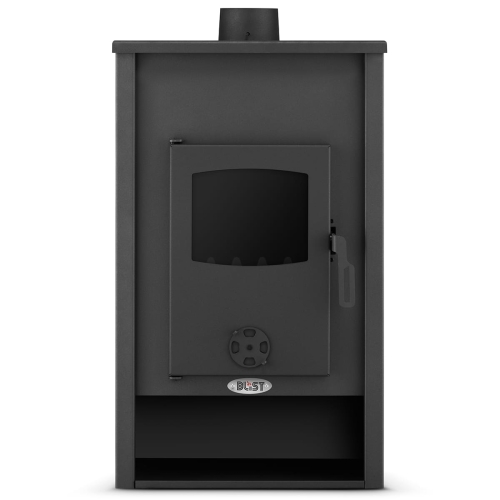

Piec kominek z płaszczem wodnym B22 E 22kW

Schemat podłączenia pieca z płaszczem wodnym w układzie otwartym

1. Piec z płaszczem wodnym/ 2. Wylot spalin/ 3. Otwarte naczynie wzbiorcze/ 4. Pompa c.o./ 5. Zasilanie z wodociągu/ 6. Rozdzielacz c.o./ 7. Kaloryfery/ 8. Rura bezpieczeństwa /9. Rura wzbiorcza/ 10. Rura przelewowa do kanalizacji /11. Rura spustowa do kanalizacji/ 12. Piec c.o./ 13. Powrót z instalacji c.o./ 14. Zawór zwrotny/ 15. Płytowy wymiennik ciepła

Schemat podłączenia pieca z płaszczem wodnym z kotłem gazowym w układzie zamkniętym

1. Piec z płaszczem wodnym/ 2. Wylot spalin/ 3. Otwarte naczynie wzbiorcze/ 4. Pompa c.o./ 5. Zasilanie z wodociągu/ 6. Rozdzielacz c.o./ 7. Kaloryfer/ 8. Rura bezpieczeństwa/ 9. Rura wzbiorcza/ 10. Rura przelewowa do kanalizacji/ 11. Rura spustowa do kanalizacji

Opis funkcjonalności

1. Wylot spalin wyposażony w regulowany szyber, czyli przepustnicę. Służy ona do regulacji siły ciągu, co wpływa na zmianę wydajności kominka. Przy otwartym szybrze ciąg kominowy jest największy, powodując szybkie spalanie opału i zwiększając moc kominka, przy przymkniętym szybrze zmniejsza się ciąg kominowy i szybkość spalania. W swojej ofercie posiadamy wszystkie akcesoria do odprowadzania spalin.

2. System “czysta szyba” - doprowadzenie powietrza do komory spalania poprzez otwory w drzwiczkach. Dzięki temu rozwiązaniu powietrze jest zasysane bezpośrednio na szybę powodując znaczne zmniejszenie zanieczyszczenia szyby podczas procesu spalania.

3. Uszczelnione drzwiczki pieca - zamknięcie drzwiczek jest uszczelnione sznurem żaroodpornym dla zwiększenia bezpieczeństwa. Duże drzwi załadunkowe zapewniają bardzo łatwy załadunek nawet bardzo dużych polan drewna.

4. Antyoparzeniowa rączka ebonitowa z domknięciem to sprawdzone i dobre rozwiązanie zapewniające szybkie, bezpieczne i wygodne użytkowanie pieca. Zastosowany materiał (ebonit) jest bardzo trwały i odporny na działania wysokiej temperatury.

5. Japońska szyba żaroodporna do 800°C - zapewnia bezpieczne korzystanie z pieca nawet przy bardzo wysokich temperaturach. Użycie wysokiej jakości szkła żaroodporego a także deflektora spalin zwiększającego temperaturę spalin, zmniejszają w znacznym stopniu brudzenie się szyby podczas procesu spalania - szyba dłużej pozostaje czysta.

6. Deflektor - czyli tzw. „półka dymowa” umieszczona w górnej części pieca. Co daje deflektor spalin ? Przede wszystkim powoduje to, że ogrzane powietrze z komory spalania nie trafia bezpośrednio do komina. Piec BLIST jest piecem nowej generacji i posiadają komorę wtórnego spalania, czyli półkę dymową. Odbywa się tam proces dopalania cząstek opału, które nie zostały wcześniej spalone. Uzyskiwane w tym procesie dodatkowe ciepło zwiększa efektywność i wydajność pieca. Ochłodzone i mniej zanieczyszczone spaliny trafiają do komina. Według wyliczeń producentów piecy deflektor zwiększa wydajność o około 30%.

7. Palenisko otoczone stalowym płaszczem wodnym - to serce pieca, płaszcz wodny wykonany jest z grubej atestowanej blachy kotłowej p265gh i 16M06 o grubościach #6mm i #10mm. Płaszcz wodny otacza w całości komorę spalania, aby w maksymalnym stopniu wykorzystać temperaturę paleniska i nagrzać jak najszybciej wodę znajdującą się w płaszczu przekazywaną następnie do kaloryferów.

8. Wyjmowany popielnik umieszczony poniżej komory spalania zapewnia bardzo szybką, łatwą i bezproblemową obsługę pieca.

9. Regulacja szybkości spalania poprzez regulację dopływu powietrza umieszczoną w popielniku. Ten system doprowadzenia powietrza do komory spalania w maksymalny sposób podnosi jego wydajność. Powietrze doprowadzane jest pod ruszt co ułatwia i podtrzymuje proces spalania. Przymknięcie bądź otwarcie otworów przekłada się na zmniejszenie bądź zwiększenie szybkości spalania.

10. Duża komora spalania pozwala na załadunek sporej ilości paliwa stałego na wiele godzin. Oszczędzasz czas bo nie musisz co chwilę dokładać do paleniska. Takie rozwiązanie to wygoda i oszczędność czasu.

11. Wygodna półka pod piecem pozwala na przechowywanie tam drewna, brykietu bądź akcesoriów do obsługi pieca. Wymiary półki: szerokość - 375mm x wysokość - 140mm x głębokość -  400mm.

12. Naklejka znamionowa

Naklejka znamionowa

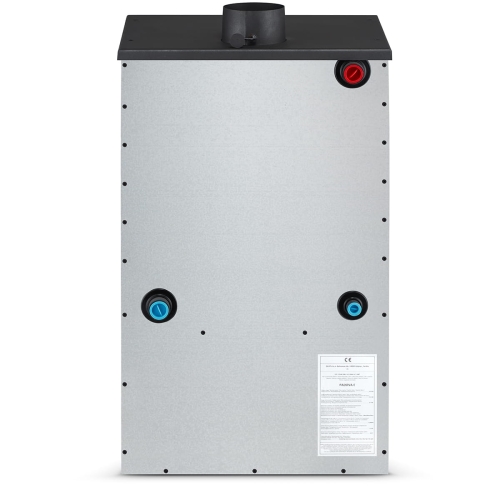

Naklejka umieszczona na tylnej ścianie pieca to identyfikator produktu oraz potwierdzenie spełniania przez niego podawanych parametrów. Na naklejce znamionowej są umieszczone najważniejsze informacje o produkcie: informacja o producencie, spełnianych normach EN,  posiadanych znakach CE oraz BImSchV, jednostce certyfikującej oraz parametrach technicznych urządzenia grzewczego.

Energooszczędny i wydajny piec ECO

Piece BLIST charakteryzują się wysoką sprawnością energetyczną. Dzięki przemyślanej konstrukcji, zastosowaniu wysokiej jakości materiałów i najnowocześniejszej produkcji - kominki BLIST uzyskały klasę efektywności energetycznej A.

Niezbędne akcesoria przyłączeniowe:
