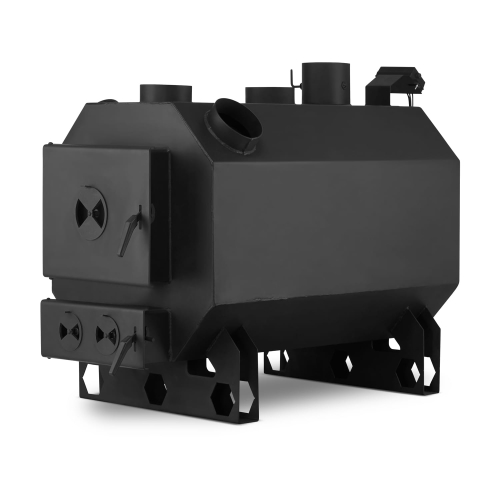

Piec nadmuchowy z nadmuchem dmuchawa OKTAGON o mocy 35 kW
Opis

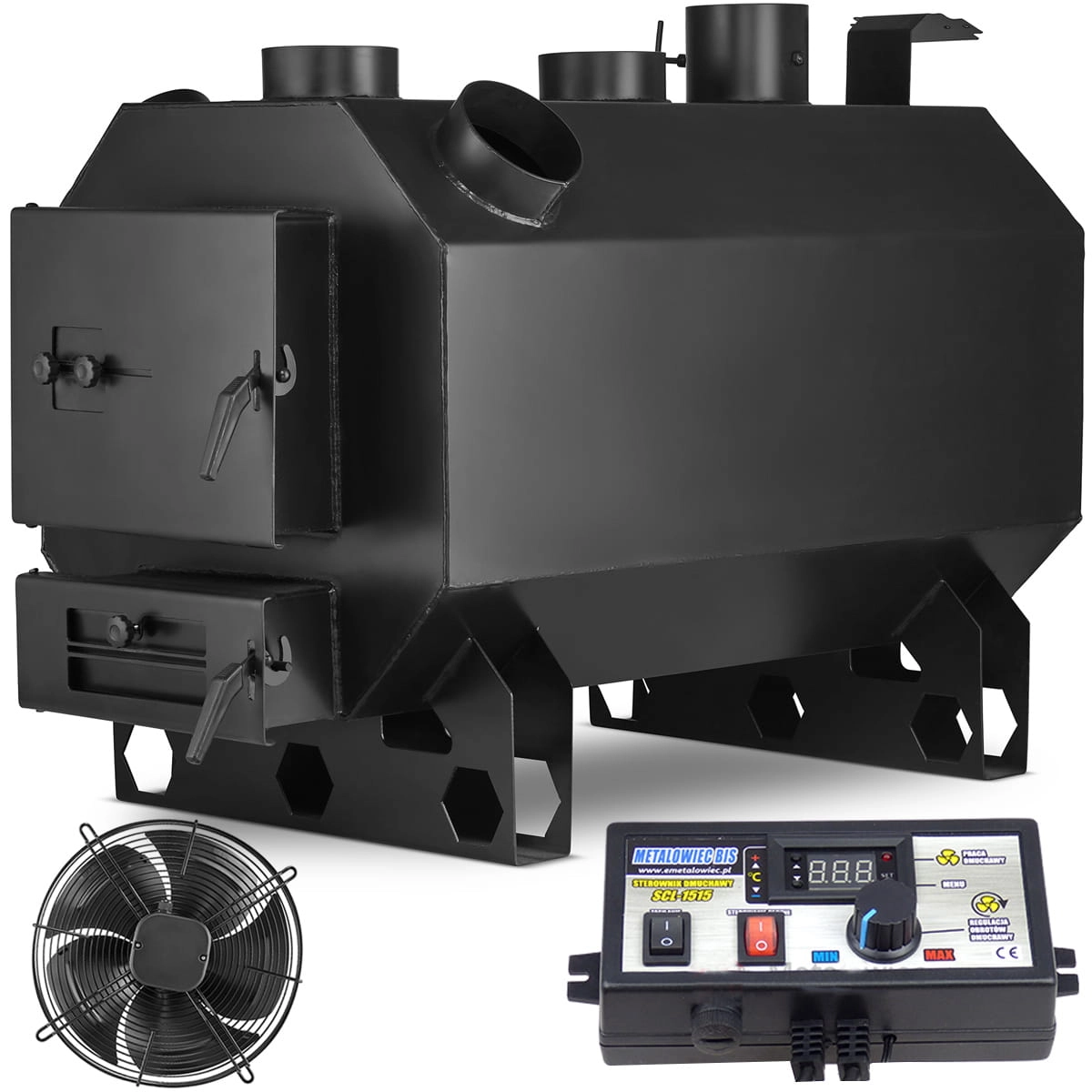

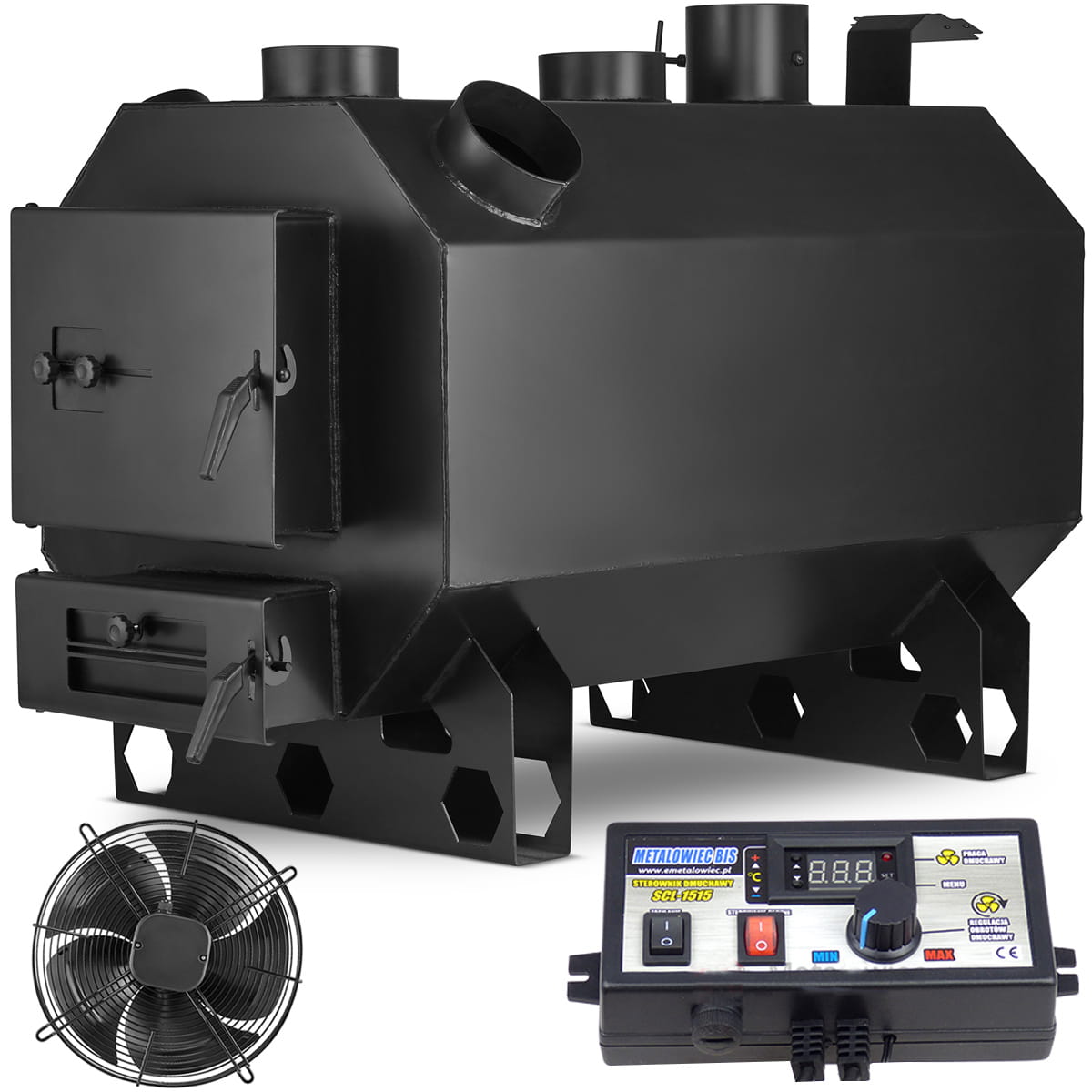

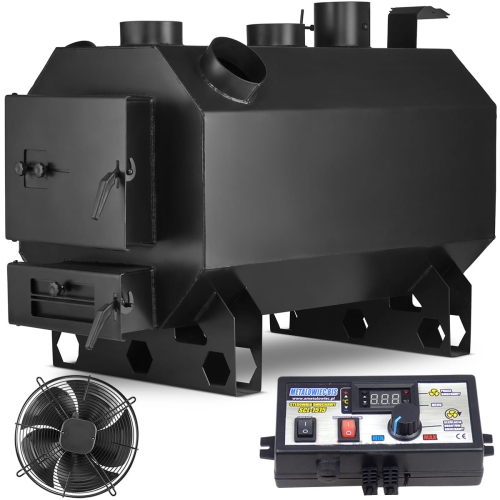

Piec z nadmuchem NADMUCHOWY 35 kW + STEROWNIK + WENTYLATOR
✅ Moc nominalna: 30 kW ✅ Moc maksymalna: 35 kW ✅ Zdolność grzewcza: 400 m² ✅ Komora spalania: 100 x 55 cm ✅ Zgodność z normą: EN13240:2006
Piec nadmuchowy HIGHER OKTAGON EKO / 35 kW to bardzo wydajne urządzenie grzewcze dedykowane do ogrzewania hal przemysłowych, warsztatów, hal produkcyjnych, magazynów, garaży, tuneli, suszarni, szklarni, pomieszczeń hodowlanych, jak również domów jednorodzinnych. Nasz produkt, dzięki wykonaniu przy pomocy wycinarek laserowych i pras krawędziowych CNC, posiada estetyczny i nowoczesny wygląd. Wysoka jakość wykonania i atrakcyjna cena powodują, że oferowany piec nadmuchowy to zdecydowanie najlepsza oferta na rynku.
Dzięki potężnej komorze spalania piec pomieści kawałki drewna o długości nawet 100 cm!
Parametry techniczne pieca
- nominalna moc grzewcza: 30 kW
- maksymalna moc grzewcza: 35 kW / około 400 m²
- w komplecie: wentylator osiowy tłoczący o prędkości: 1380 obr./min i wydajności: 4650 m³/h
- w komplecie: sterownik do regulacji pracy wentylatora SCL-1515
- innowacyjna konstrukcja płaszcza powietrznego otaczającego w pełni palenisko dla uzyskania maksimum wydajności
- niezniszczalne palenisko w całości wykonane z blachy kotłowej atestowanej p265gh i 16M06 o grubościach 6 mm
- duży deflektor spalin zmniejszający zużycie paliwa do 30%
- klasa efektywności energetycznej: A
- index efektywności energetycznej: 110
- waga netto: 260 kg
- waga brutto: 290 kg
- ruszt: 1000 x 250 mm
- pokrycie atestowaną farbą żaroodporną, która zabezpiecza przed korozją i nadaje estetyczny wygląd
- masywna konstrukcja

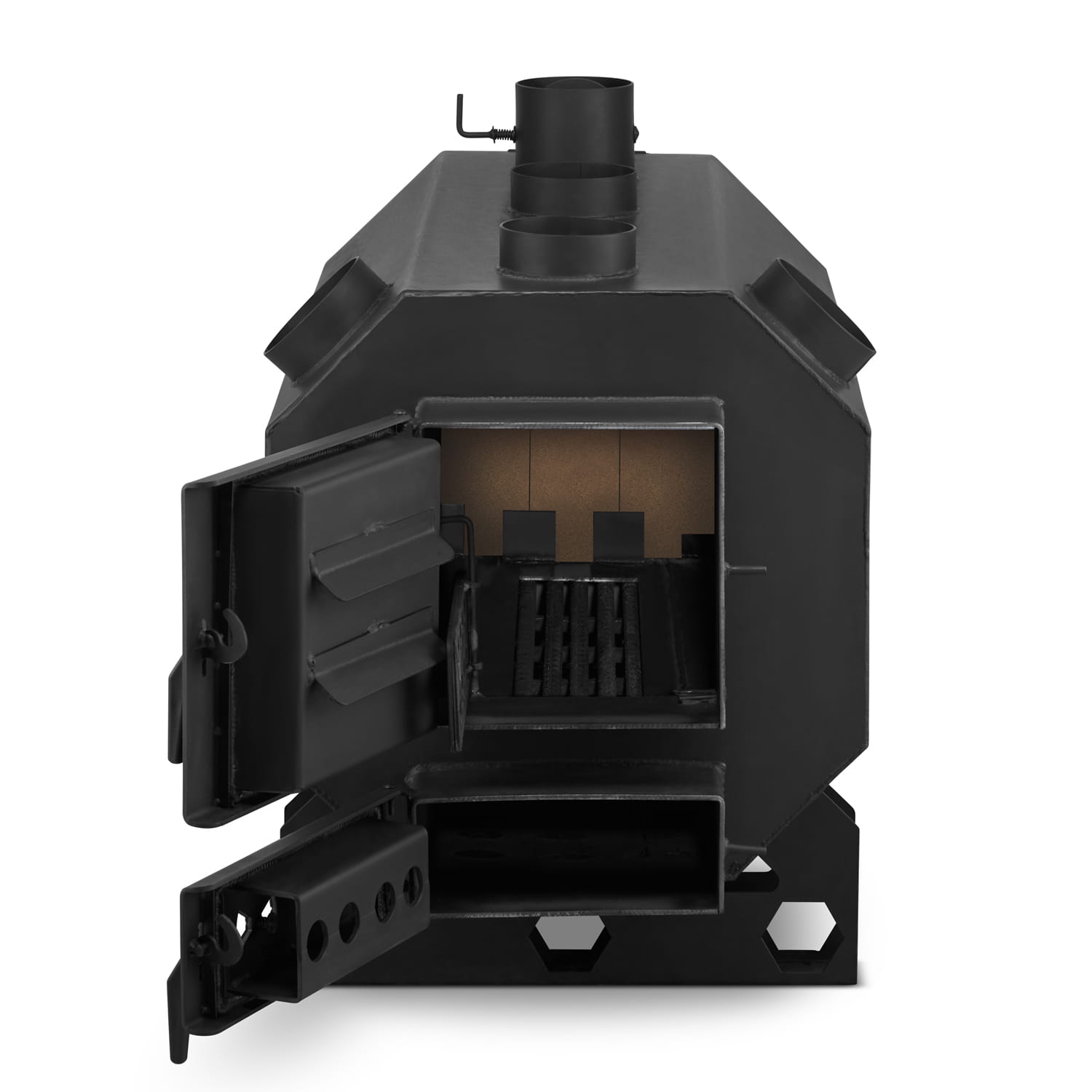

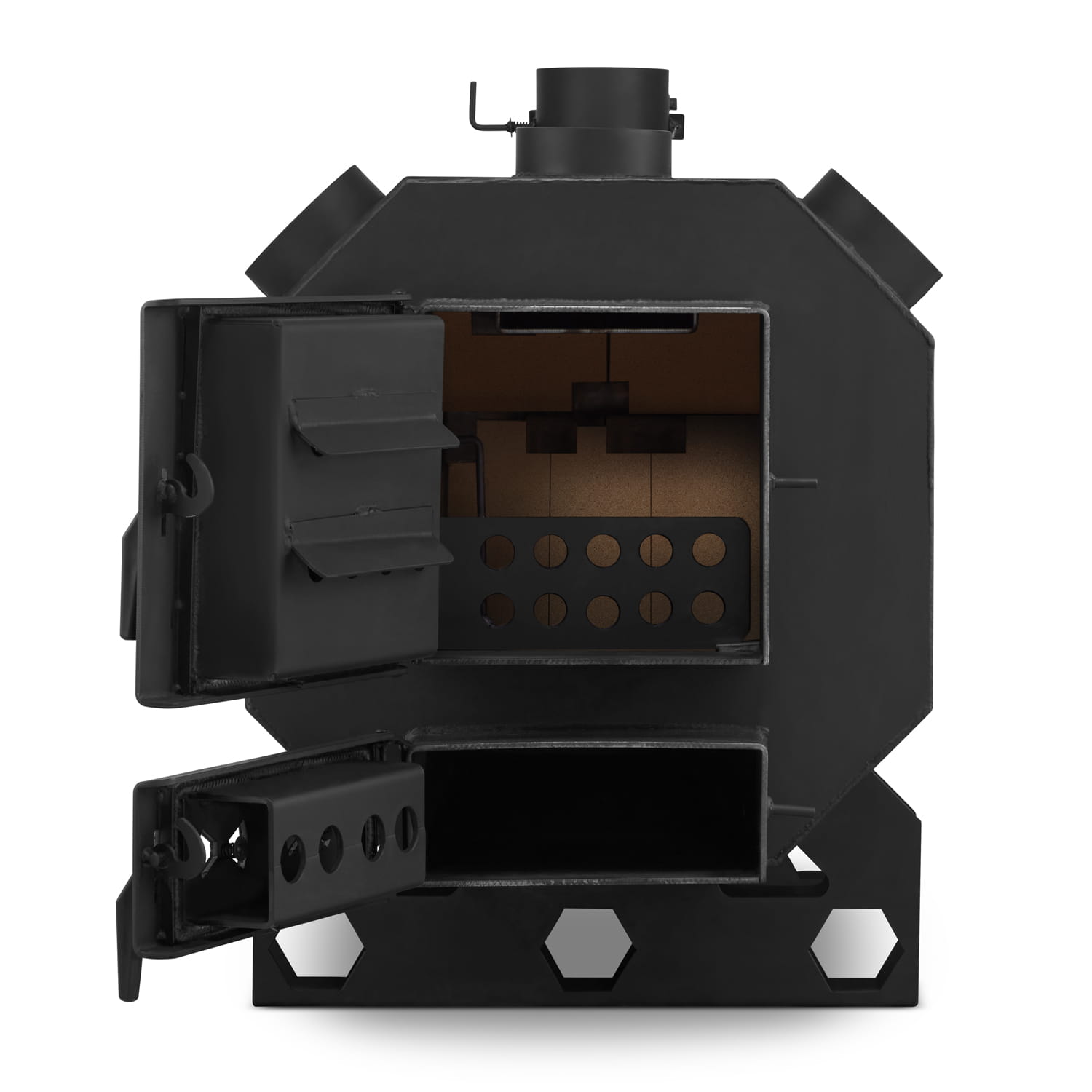

- potężna komora spalania 100 x 55 cm!

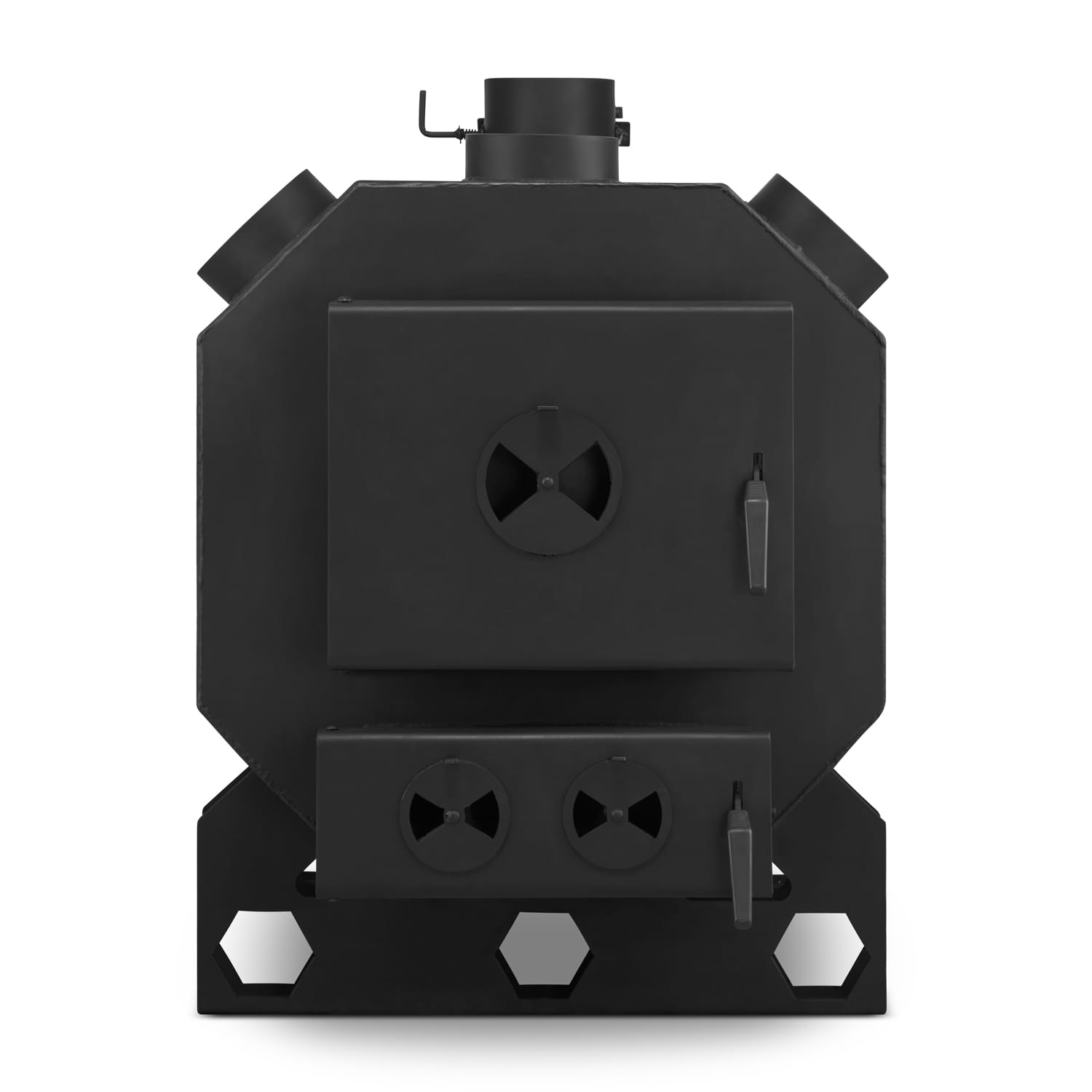

- duże drzwi załadunkowe
- instrukcja obsługi
- wydajność: 72%
- emisja CO przy 13% O2: <0,5%
- temperatura spalin: 279°C
- zużycie paliwa ok: 1,50 kg/h
- odstęp od części palnych: >1,20 m
- rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności ≤20%* mg/Nm³, brykiety, węgiel tylko jako dodatek do 10%
Bezpieczeństwo i certyfikaty
- znak CE: TAK / zamieszczony na tabliczce znamionowej
- zgodność z normą: EN13240:2006
Wymiary

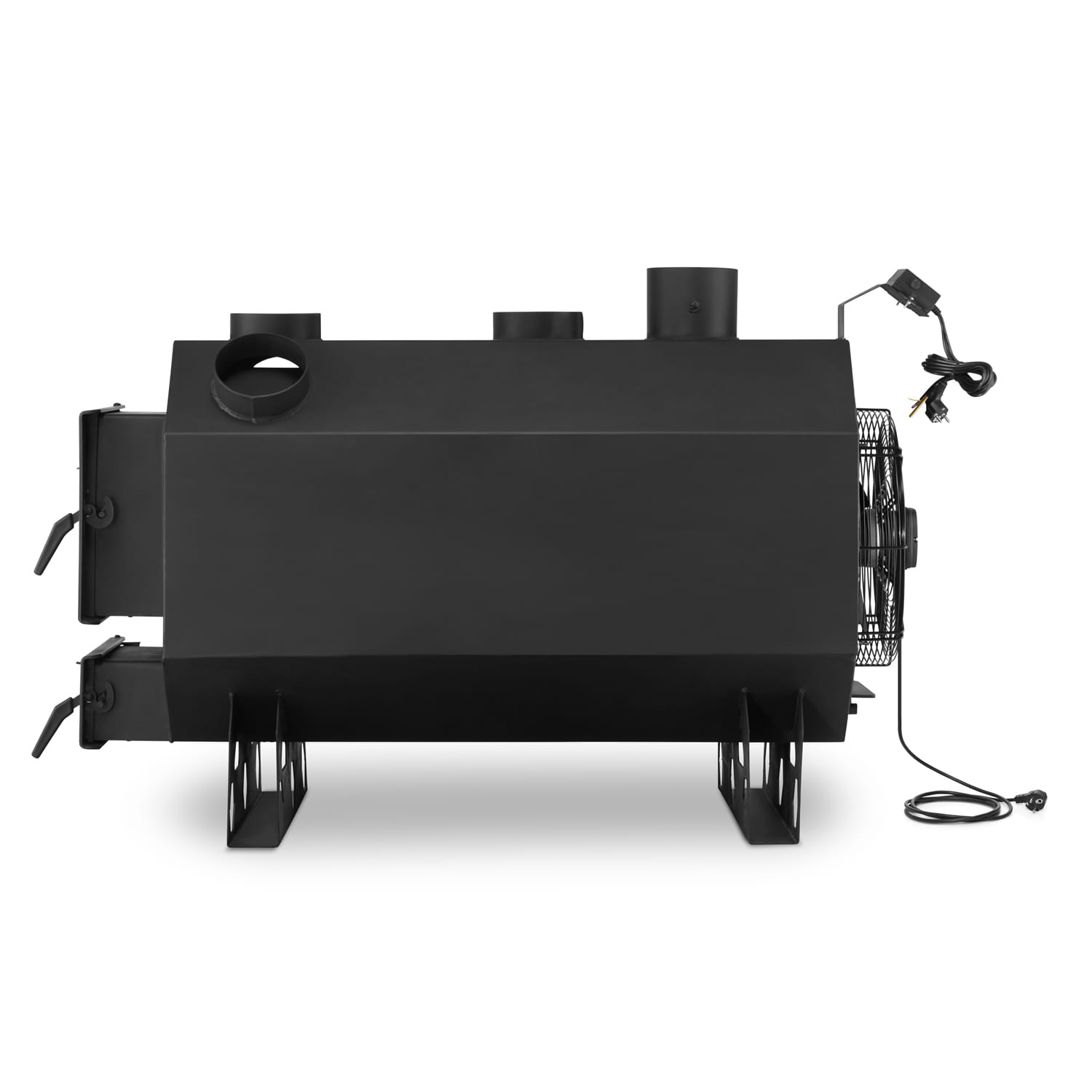

- wymiary zewnętrzne: szerokość całkowita: 650 mm x głębokość całkowita: 1350 mm x wysokość całkowita: 920 mm
- wymiary paleniska: szerokość: 550 mm x długość: 1000 mm x wysokość: 450 mm
- wymiary drzwiczki górne (blacha 3 i 4 mm): szerokość: 410 mm x wysokość: 340 mm
- wymiary drzwiczki dolne (blacha 3 i 4 mm): szerokość: 410 mm x wysokość: 150 mm
- wymiary otworu załadunkowego góra: szerokość: 320 mm x wysokość: 320 mm
- wymiary otworu dół: szerokość: 320 mm x wysokość: 130 mm
- wymiary rusztu: szerokość: 250 mm x głębokość: 1000 mm
- średnica wylotu gorącego powietrza: Ø 150 mm
- średnica wylotu spalin: Ø 150 mm
- wysokość nóżek: 140 mm
Bezpieczeństwo
Piec nadmuchowy jako ogrzewacz pomieszczeń spełnia wymagania zawarte w normie PN-EN 13240:2006 Ogrzewacze pomieszczeń na paliwa stałe. Wymagania i badania zharmonizowanej z dyrektywą UE Wyroby Budowlane (89/1/06/EWG) oraz posiada znak CE.
Parametry techniczne wentylatora
- rodzaj wentylatora: osiowy tłoczący
- materiał wykonania: stal (śmigła + obudowa)
- średnica: Ø 430 mm
- zasilanie: 230 V / 50 Hz
- silnik: 4P
- pobór prądu: 0,82 A
- prędkość obrotowa: 1380 obr./min
- wydatek powietrza: 4650 m³/h
- bezpieczeństwo: znak CE + siatka ochronna

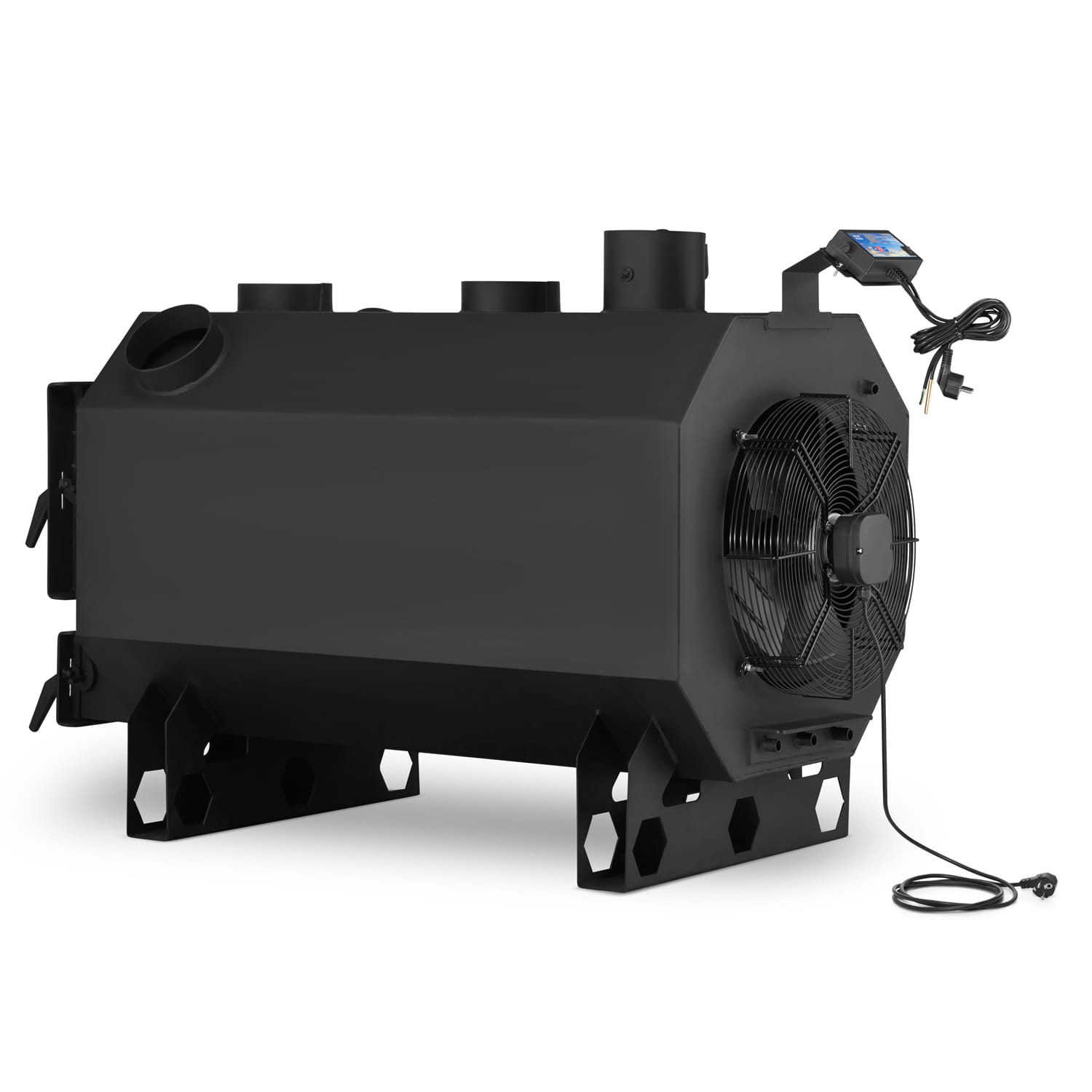

W piecach nadmuchowych HIGHER używamy wentylatorów osiowych tłoczących, których prędkość obrotowa to 1380 obr./min. Wydajny i cichy wentylator o średnicy Ø 430 mm i wydatku 4650 m³/h tłoczy powietrze do płaszcza powietrznego otaczającego palenisko i kieruje je do czterech górnych wylotów gorącego powietrza o średnicy 150 mm. Dzięki wyprofilowaniu łopatek wirnika w kształt sierpa wentylatory mają wysoką skuteczność przepływu powietrza przy jednocześnie minimalnym hałasie. Łopatki zostały wykonane z prasowanej blachy; ich nowoczesny kształt pozwala osiągnąć maksimum wydajności przy jednocześnie niskim zużyciu prądu i niskiej głośności. Dzięki bardzo wysokiej odporności na temperatury wentylatory osiowe mogą być stosowane w piecach nadmuchowych.
Parametry techniczne sterownika (sterownik w komplecie)
- model: automatyczny regulator pracy wentylatora SCL-1515
- potencjometr regulacji nastawu temperatury
- pobór mocy: 2 W
- maksymalna moc obciążenia wyjścia: 500 W
- zakres regulacji temperatury: -50°C min - 110°C max
- dokładność pomiaru temperatury: +/- 1°C
- wymiary (mm): 74 x 40 x 145 mm
- zasilanie: 230 V/50 Hz
- temperatura pracy: -10 do +50°C
- długość przewodu zasilania nadmuchu: 1 m
- długość przewodu sieciowego: 1,40 m
- zabezpieczenie: bezpiecznik 1,6 A
- produkt polski: Wan - Elektronik
Automatyczny regulator pracy wentylatora SCL-1515 to uniwersalny regulator temperatury z płynną regulacją napięcia wyjściowego. Główną zaletą sterownika jest funkcja sterowania obrotami urządzenia poprzez płynną regulację napięcia wyjściowego. Zadaniem sterownika jest włączenie i wyłączenie urządzenia zależnie od zadanej temperatury. Kiedy temperatura przekroczy żądaną wartość, sterownik włączy wentylator oraz wyłączy urządzenie, jeśli wygaśnie w kotle lub temperatura spadnie poniżej nastawionej na regulatorze. Zapobiega to niepotrzebnemu działaniu wentylatora, co znacząco wpływa na jego żywotność oraz obniża koszty związane z energią elektryczną.
Regulator został stworzony z myślą o piecach nadmuchowych. Wyposażony został w dwa przełączniki i jeden potencjometr:
- przełącznik czarny (włączenie zasilania regulatora),
- podświetlany czerwony - praca ręczna (odłącza termostat; jest tylko płynna regulacja wyjścia bez reakcji na temperaturę),
- potencjometr minimum i maximum - płynna regulacja wyjścia (obrotów wentylatora).
Regulator zabezpieczony jest bezpiecznikiem topikowym rurkowym 1,6 A, który znajduje się w dolnej części obudowy w gnieździe bezpiecznikowym. Regulator wyposażony jest w wyświetlacz LED (3 cyfry), na którym standardowo wyświetlana jest aktualna temperatura mierzona przez czujnik.
Schemat budowy pieca
1. Regulacja szybkości spalania w drzwiczkach
2. 4x wylot gorącego powietrza o średnicy 150 mm
3. Potężne palenisko o wymiarach 1000 x 550 mm
4. Drzwi uszczelnione sznurem żaroodpornym
5. Dociskowe zamknięcie drzwiczek
6. Płaszcz powietrzny
7. Masywne nogi pieca o wysokości 140 mm
8. Wentylator osiowy tłoczący
9. Uchwyt mocujący na sterownik
Pliki do pobrania:
Dane produktu
Maksymalna moc grzewcza | 35 kW |
Wysokość | 92 cm |
Szerokość | 65 cm |
Głębokość | 135 cm |
Klasa efektywności energetycznej | A |
Wydajność | 350 m² |
Waga | 260 kg |
W komplecie | sterownik + wentylator |
